双面地板辐射供冷(供暖)是指通过冷(热)媒在辐射管内循环流动,冷却(加热)该层地板及下一层顶板,以辐射和对流的传热方式通过地面及下层顶板向该层及下层室内供冷供暖的方式。双面辐射供冷供暖系统分为向上和向下传递冷量,因此该系统无绝热层(保温层)。
与传统的对流空调相比,地板辐射供冷(供暖)系统具有高效节能、热稳定性好、舒适感强、室内卫生条件好、不占建筑面积等诸多优点。而双面辐射供冷(供暖)系统具有地板辐射供冷系统的所有优点,且具有另外一些优点,如双面辐射供冷(供暖)系统由于无保温绝热层,可大幅减少初投资,同时,由于双面辐射供冷(供暖)系统有地板和顶板两个辐射面,则其供水温度可以高于(低于)传统地板辐射供冷(供暖)系统的供水温度,其竖向温度梯度也更加均匀,舒适性更强,并可根据建筑围护结构的蓄热作用施行间歇供冷,减少系统运行费用。

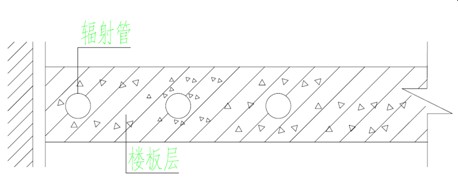

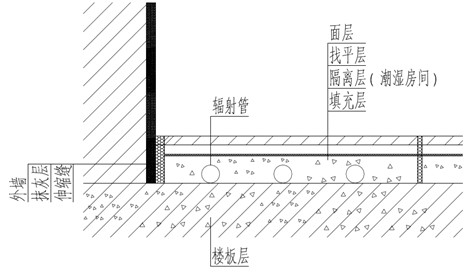

双面辐射供冷系统的基本构造有两种,一种是在传统地板辐射供冷系统基础上减少保温绝热层,另一种是直接将辐射管现浇在楼板内部。附图如下:

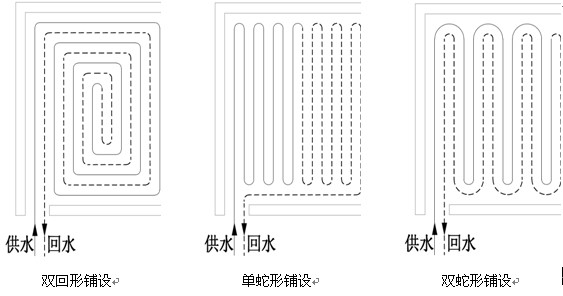

双面辐射供冷系统中辐射管的铺设方式与传统地板辐射供冷系统基本相同,其中常见的铺设方式有:双回形、单蛇形、双蛇形和回折形,示意图如下:
|
